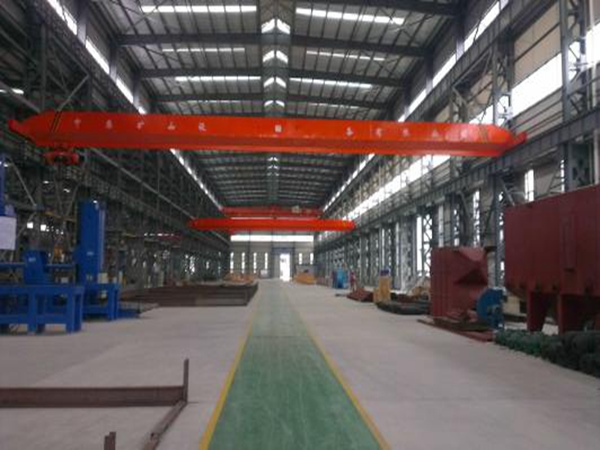

LD型电动单梁桥式起重机（以下简称起重机）是按标准JB/T1306-94设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10t，适用跨度为7.5-22.5米工作环境温度在—25—+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择使用。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：

1、 金属结构部分

主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。端梁也是用钢板压延成U表槽钢，再组焊成箱形端正党风梁。为贮存运输方便，主端梁之间用高强度螺栓连接成为一体。

2、 电动葫芦：

电动葫芦可起升重物，并沿主梁纵向移动，其结构特点详见有关电动葫芦说明书。

3、 运行机构：

本产品是采用分别驱动形式，驱制动靠锥形制动电动机来完成，传动是采用“一开一闭”式齿轮付动，其闭式齿轮部分是借用5t锥形葫芦运行小车部分的减速机。

4、 电气设备：

本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）和锥形绕线电动机（用于运行速度（1-5）t，75米/分或10t，45米/分）二种形式随操纵形式的不同，设有两种电气控制。电动葫芦及整个起重机均设有安全装置，如直升限位开关，终点限位开关等。

5、 本产品规格表示方法如如下：

（1） 地面操纵

例：起重量：3t，跨度：10.5m，工作级别：A4

表示方法：LD3-10.5   A4D，JB/T1306-94

（2） 操纵室操纵

例：起重量：5t，跨度：16.5m，工作级别：A5

表示方法：LD5-16.5A5S,JB/T1306-94
